Relé Térmico RT22 Metaltex | 5 Modelos de 1 a 22 A

Código: RT22 Marca: Metaltex

Selecione a opção de Faixa de ajuste de corrente RT22:

R$ 55,00

R$ 55,00
R$ 55,00
R$ 55,00
R$ 55,00

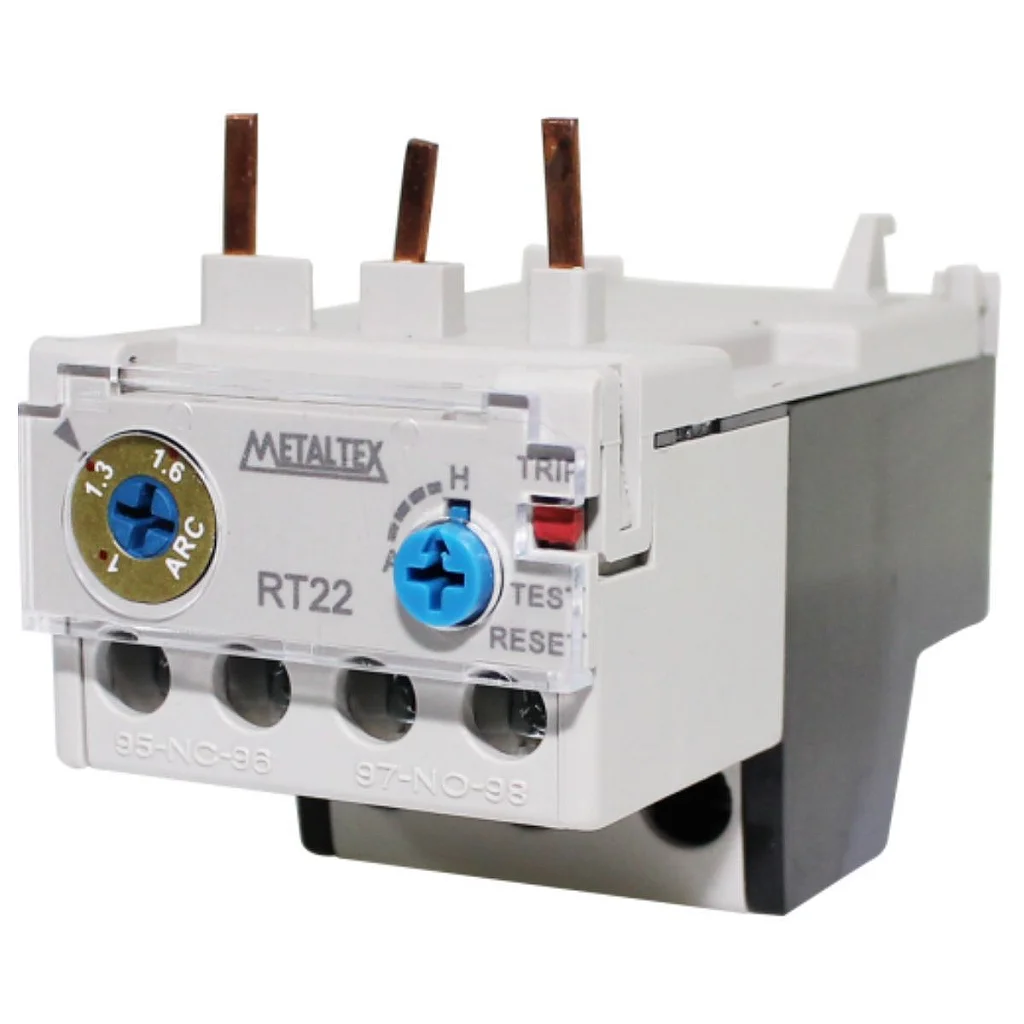

Relé térmico Metaltex RT22

Cinco opções de faixa de ajuste: 1 a 1,6 A, 1,6 a 2,5 A, 2,5 a 4 A, 12 a 18 A e 16 a 22 A.

O relé térmico RT22 é utilizado na proteção de motores contra sobrecargas, em conjunto com os contatores Metaltex CT9, CT12 e CT22. Selecione a variação conforme a faixa de corrente necessária à aplicação.

Modelos disponíveis

Código do fabricante	Faixa de ajuste de corrente
RT22-1.6A	1 a 1,6 A
RT22-2.5A	1,6 a 2,5 A
RT22-4A	2,5 a 4 A
RT22-18A	12 a 18 A
RT22-22A	16 a 22 A

A faixa indica o intervalo de ajuste do relé, e não uma corrente nominal fixa. As imagens estão disponíveis na galeria do produto. Confira a faixa de ajuste na identificação do modelo escolhido e na documentação do fabricante.

Características técnicas comuns

Marca e linha: Metaltex RT22.
Uso com contatores: CT9, CT12 e CT22.
Contatos auxiliares: 1 NA + 1 NF.
Modo de reset: automático ou manual.
Funções: compensação de temperatura e teste (STOP).
Tensão de isolação nominal (Ui): IEC 690 V.
Faixa de compensação de temperatura: -5 a 40 °C.
Classe de disparo: 10A.
Dimensões do equipamento (L × A × C): 44 × 63 × 88,5 mm, conforme especificação do fabricante.

As dimensões acima são do equipamento. Peso e medidas da embalagem utilizados no cálculo do frete são cadastrados separadamente em cada variação.

Escolha e utilização

Antes da compra, valide com seu responsável técnico a faixa de ajuste, o contator utilizado e a adequação à aplicação. Consulte a documentação do fabricante para conferir as especificações. O relé térmico não representa, isoladamente, proteção para qualquer condição de falha.

Documentação técnica

Especificação técnica oficial da linha de relés térmicos RT, incluindo os modelos RT22-1.6A, RT22-2.5A, RT22-4A, RT22-18A e RT22-22A.
