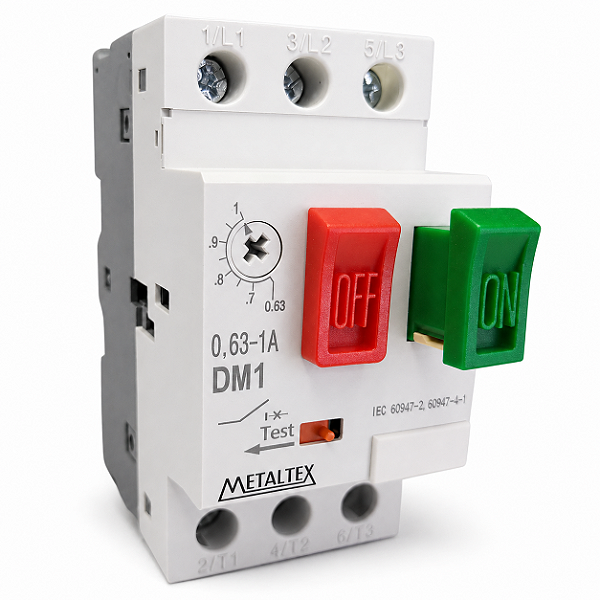

Disjuntor Motor | Metaltex

Código: DM Marca: Metaltex

Selecione a opção de Regulagem Amper:

A partir de R$ 193,00

R$ 193,00
R$ 193,00
R$ 193,00
R$ 193,00

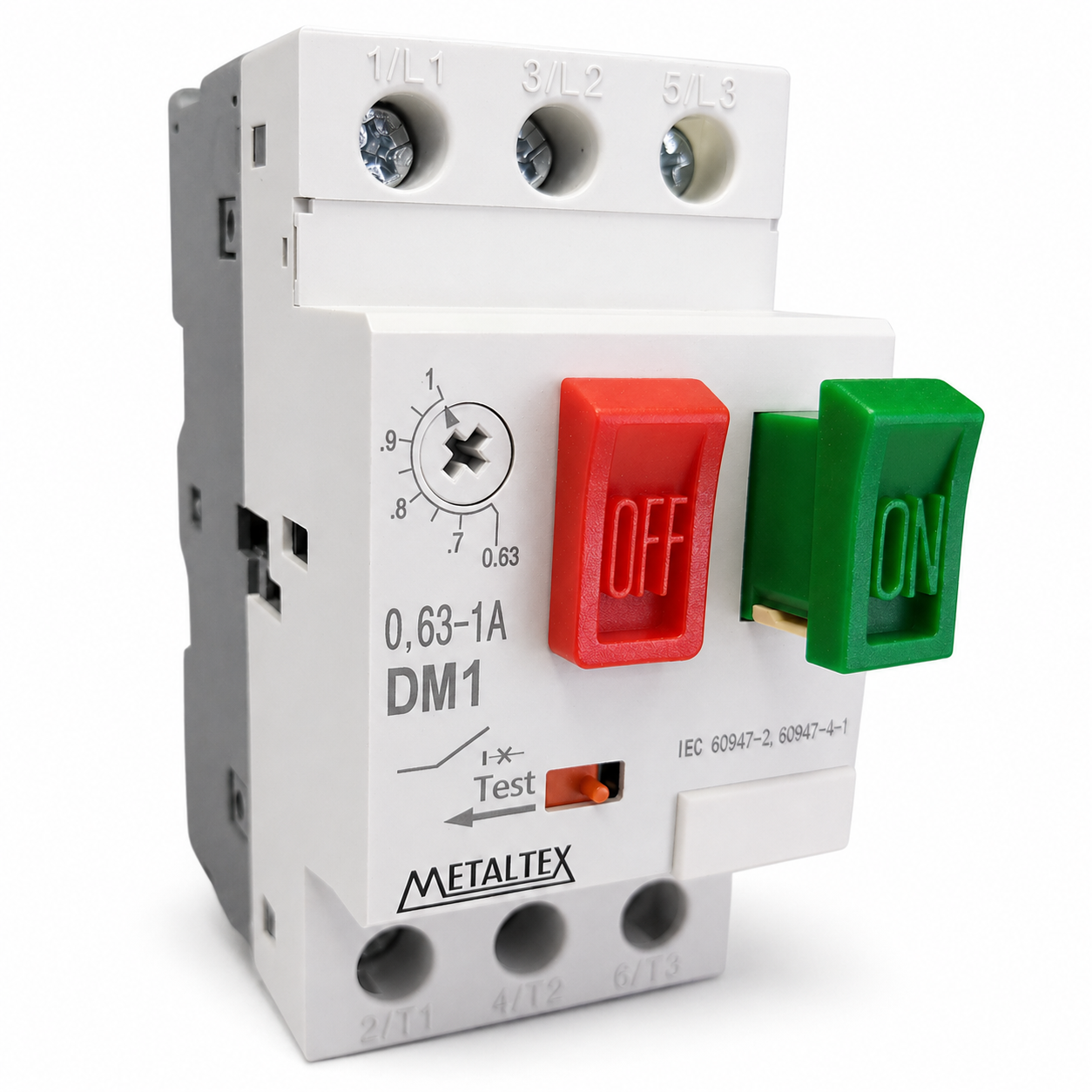

Disjuntor Motor Metaltex Linha DM 3 Polos

Disponível nos modelos DM1, DM2 e DMR1, com corrente ajustável conforme a variação selecionada

O disjuntor motor Metaltex Linha DM é indicado para manobra e proteção de motores assíncronos trifásicos tipo gaiola de esquilo. Projetado para aplicações industriais, painéis elétricos e sistemas de acionamento de motores, oferece proteção contra sobrecarga, curto-circuito, falta de fase e subtensão, conforme as características técnicas de cada modelo.

Destaques do produto

Disjuntor motor Metaltex Linha DM
Modelos disponíveis: DM1, DM2 e DMR1
3 polos, indicado para motores trifásicos
Aplicação em motores assíncronos tipo gaiola de esquilo
Proteção contra sobrecarga, curto-circuito, falta de fase e subtensão
Disparo térmico ajustável para proteção contra sobrecarga
Disparo magnético fixo para proteção contra curto-circuito
Classe de disparo 10A para DM1 e DMR1
Classe de disparo 10 para DM2
Modelos DM1 e DM2 com acionamento por botões ON/OFF
Modelo DMR1 com manopla rotativa
Grau de proteção IP20
Atende às normas IEC 60947-1, IEC 60947-2, IEC 60947-4-1, IEC 60947-5-1 e DIN VDE 0106

Especificações técnicas

Marca: Metaltex

Linha: DM

Modelos: DM1 / DM2 / DMR1

Tipo: Disjuntor motor

Número de polos: 3 polos

Aplicação: manobra e proteção de motores assíncronos trifásicos tipo gaiola de esquilo

Corrente nominal ajustável: conforme variação selecionada

Faixa geral da linha: de 0,16A a 80A, conforme modelo

DM1: modelo de 2 botões, até 25A

DMR1: modelo com manopla rotativa, até 32A

DM2: modelo de 2 botões, até 80A

Tensão de isolação Ui: 690V

Tensão de trabalho Ue: 690V

Tensão de impulso suportável Uimp: 8kV

Frequência de operação: 50/60 Hz

Regulagem de sobrecarga: disparo térmico ajustável

Disparo por curto-circuito: magnético fixo

Disparo magnético: 12 a 14 x In

Classe de disparo: 10A para DM1 e DMR1; 10 para DM2

Capacidade de interrupção: conforme modelo, faixa de ajuste e tensão de aplicação

Compensação de temperatura: -5°C a 40°C

Temperatura ambiente: -5°C a 55°C

Umidade sem condensação: até 90% a 25°C e até 50% a 40°C

Inclinação máxima de instalação: até 5° em relação ao plano vertical

Grau de proteção: IP20

Vida elétrica: 100 x 10³ operações, considerando até 15 operações por hora

Normas de referência: IEC 60947-1, IEC 60947-2, IEC 60947-4-1, IEC 60947-5-1 e DIN VDE 0106

Variações disponíveis

Modelo	Código	Faixa de ajuste	Tipo de acionamento
DM1	DM1-1A	0,63 a 1A	Botões ON/OFF
DM1	DM1-1,6A	1 a 1,6A	Botões ON/OFF
DM1	DM1-2,5A	1,6 a 2,5A	Botões ON/OFF
DM1	DM1-4A	2,5 a 4A	Botões ON/OFF
DM1	DM1-6,3A	4 a 6,3A	Botões ON/OFF
DM1	DM1-10A	6 a 10A	Botões ON/OFF
DM1	DM1-14A	9 a 14A	Botões ON/OFF
DM1	DM1-18A	13 a 18A	Botões ON/OFF
DM1	DM1-23A	17 a 23A	Botões ON/OFF
DM1	DM1-25A	20 a 25A	Botões ON/OFF
DMR1	DMR1-32A	24 a 32A	Manopla rotativa
DM2	DM2-40A	25 a 40A	Botões ON/OFF
DM2	DM2-63A	40 a 63A	Botões ON/OFF
DM2	DM2-80A	56 a 80A	Botões ON/OFF

Acessar manual técnico em PDF
