Disjuntor Caixa Moldada Tripolar | Metaltex

Código: DCM Marca: Metaltex

Selecione a opção de Amper:

A partir de R$ 230,00

R$ 230,00
R$ 230,00
R$ 230,00

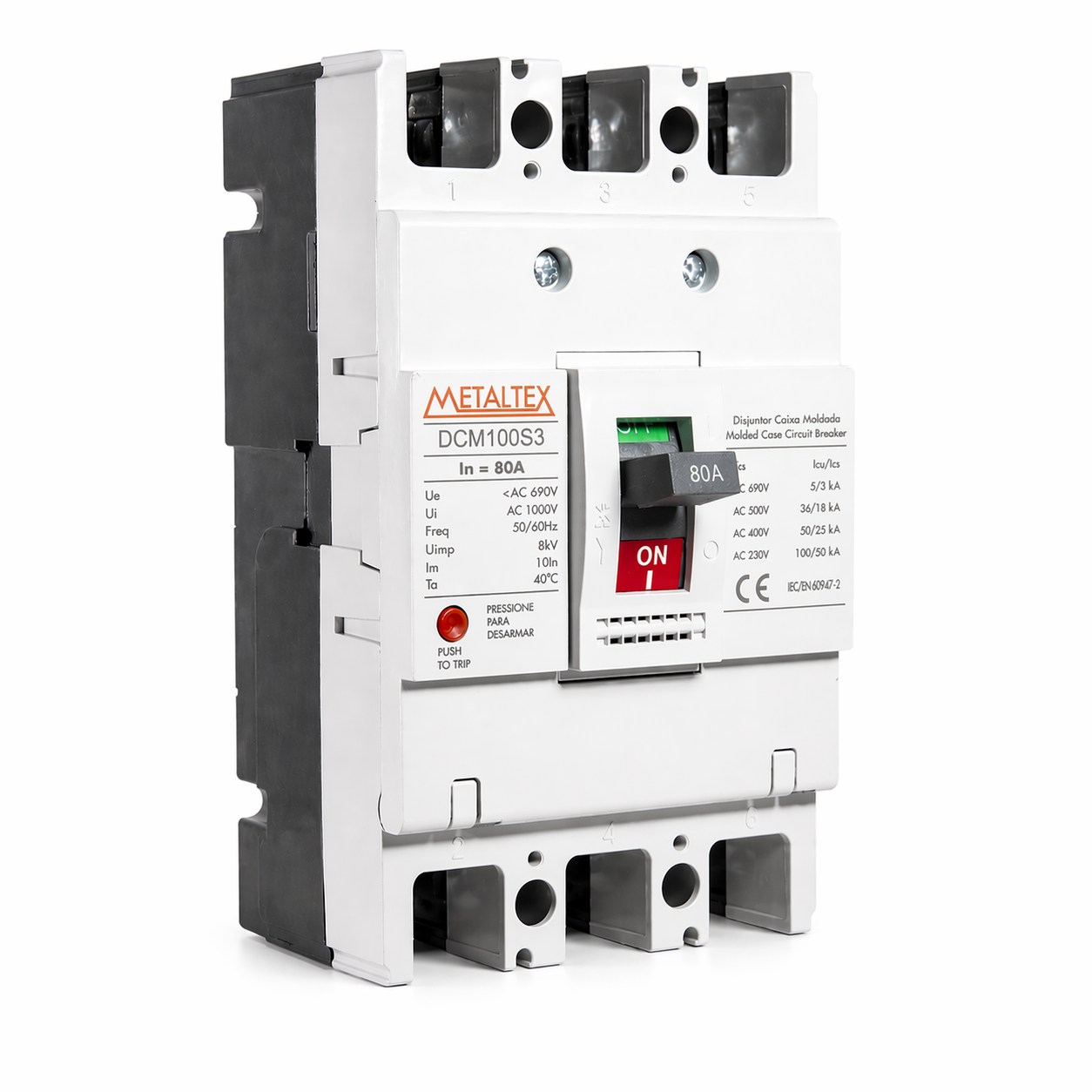

Disjuntor de Caixa Moldada Metaltex Linha DCM 3 Polos

Disponível nas correntes nominais de 80A, 100A e 150A

O disjuntor de caixa moldada Metaltex Linha DCM é indicado para proteção de circuitos elétricos de baixa tensão contra sobrecarga e curto-circuito. Com 3 polos, disparo térmico e magnético fixos, botão de disparo Trip e indicador de estado ON/OFF, oferece uma solução robusta para aplicações industriais, painéis elétricos e sistemas de distribuição.

Destaques do produto

Disjuntor de caixa moldada Metaltex Linha DCM
Modelos disponíveis: DCM-100S e DCM-250S
3 polos, indicado para circuitos trifásicos
Disponível nas correntes nominais de 80A, 100A e 150A
Capacidade de interrupção de até 100 kA, conforme tensão de aplicação
Disparo térmico e magnético fixos
Disparo magnético 10 x In fixo
Botão de disparo Trip
Indicador de estado ON/OFF
Barreira entre polos inclusa
Conforme norma IEC 60947-2

Especificações técnicas

Marca: Metaltex

Linha: DCM

Modelos: DCM-100S / DCM100S e DCM-250S / DCM250S

Tipo: Disjuntor de caixa moldada

Número de polos: 3 polos

Corrente nominal: conforme corrente selecionada 80A, 100A ou 150A

Códigos correspondentes: DCM100S3-80A / DCM100S3-100A / DCM250S3-150A

Tensão nominal de operação: 690 VCA

Frequência: 50/60 Hz

Tensão nominal de isolação: 690 VCA

Tensão suportável de impulso: 8 kV

Capacidade de interrupção Icu/Ics: 100/50 kA em 230 VCA; 50/35 kA em 400 VCA; 5/3 kA em 690 VCA

Dispositivo de disparo: térmico e magnético fixos

Faixa de ajuste do disparo magnético: 10 x In fixo

Categoria de utilização: A

Conexão: terminal por parafuso

Bitola aplicável: DCM100S 80A e 100A: 25 a 50 mm²; DCM250S 150A: 25 a 95 mm²

Dimensões aproximadas: DCM100S: 90 x 155 x 92 mm; DCM250S: 105 x 165 x 92 mm

Peso aproximado: DCM100S: 1,1 kg; DCM250S: 1,5 kg

Norma de referência: IEC 60947-2

Produto destinado à proteção de circuitos elétricos. A instalação deve ser realizada por profissional qualificado, respeitando as condições do projeto elétrico, corrente nominal, tensão de aplicação e capacidade de interrupção exigida.

Acessar manual técnico em PDF
